Explorez les gammes APC, Eaton, Vertiv et Xtreme Power Conversion. Repérez la configuration électrique, consultez la référence du fabricant et préparez une demande d’entretien ou de remplacement.
Les spécifications du fabricant décrivent une gamme. La plaque signalétique, les modules installés, les batteries et la dérivation définissent la configuration de votre site. Chaque référence a une entrée et une sortie triphasées; les tensions dépendent de la variante exacte.
8 gammes affichées
Aucune gamme correspondante. Réinitialisez un filtre ou envoyez la plaque signalétique pour évaluation.

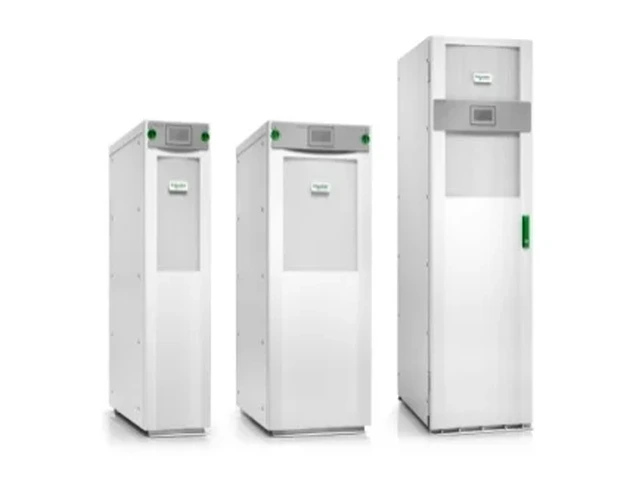

APC / Schneider Electric
Galaxy VS
Référence de gamme
Centres de données de proximité et de taille moyenne
Protection modulaire avec des plages de puissance propres à chaque tension. Le numéro de catalogue complet doit correspondre à l’alimentation du site.
Plage documentée
10-75 kW (208 V); 20-150 kW (480 V)
Entrée et sortie triphasées
208 / 480 V
À vérifier au site Tensions d’entrée et de sortie, modules installés et configuration des batteries.
Alimentation de bâtiments et de centres de données

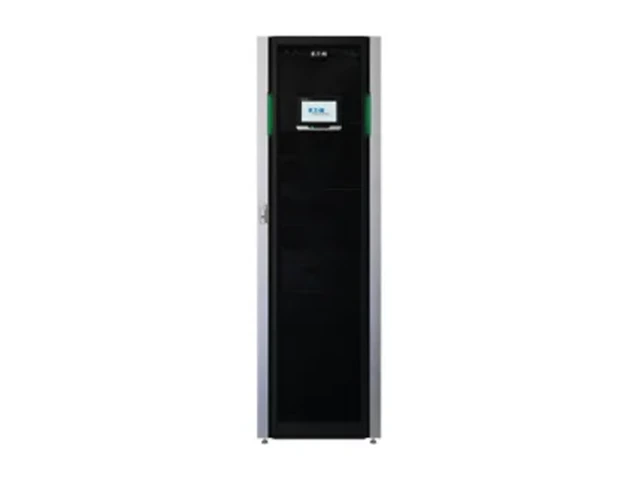

Le châssis retenu de 250 kW utilise des étages de puissance modulaires. La capacité installée et la capacité redondante dépendent des modules présents.
Plage documentée
50-250 kW
Entrée et sortie triphasées
480 V
À vérifier au site Génération, châssis, modules, dérivation et armoire de batteries exacte.

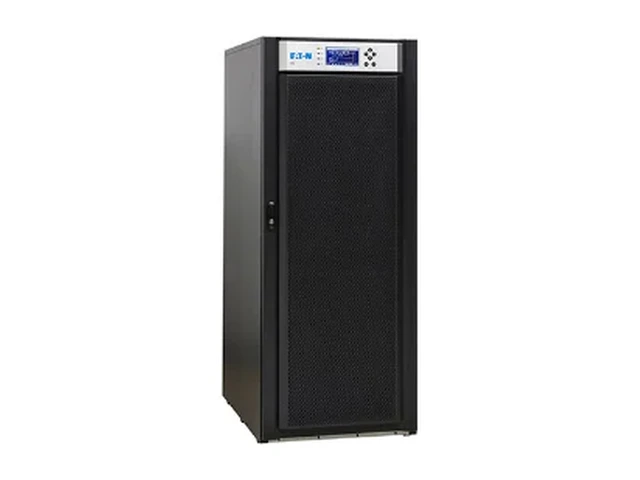

Eaton indique que cette gamme n’est plus fabriquée. Cette référence sert à l’entretien d’un système installé ou à la planification de son remplacement.
Plage documentée
20-60 kVA / 16-48 kW
Entrée et sortie triphasées
208 / 220 V
À vérifier au site Plaque signalétique, âge des batteries, historique d’entretien et remplacement.
Charges informatiques et bâtiments de taille moyenne

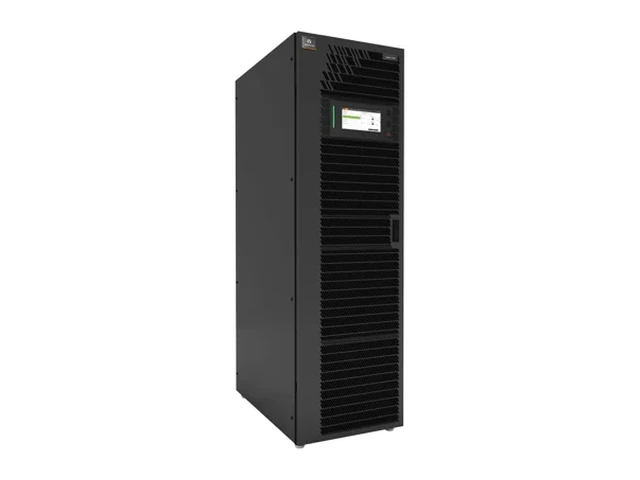

La gamme EXM comprend des configurations fixes et évolutives. Les variantes de tension ont des plages de puissance et des armoires auxiliaires différentes.
Plage documentée
10-200 kW (208 V); 50-250 kW (480 V)
Entrée et sortie triphasées
208 / 480 V
À vérifier au site Variante de tension, capacité installée, dérivation d’entretien et distribution.

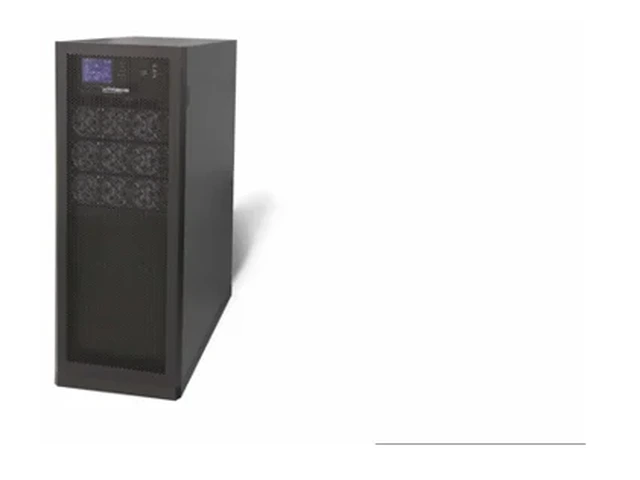

Onduleur modulaire en ligne avec modules de batteries internes. La capacité redondante doit être vérifiée selon les modules installés et la charge réelle.
Plage documentée
15-60 kW
Entrée et sortie triphasées
208Y/120 V
À vérifier au site Puissance et nombre de modules, charge protégée et modules de batteries.
Photo du fabricant; la configuration peut varier. Variantes régionales retenues. Configuration exacte et disponibilité confirmées pour chaque demande.
Comparer la configuration
La tension est le premier point à vérifier. Les plages de puissance correspondent aux variantes retenues du fabricant. Les valeurs kVA et kW sont des puissances distinctes lorsqu’elles sont indiquées. Une construction modulaire ne suffit pas à établir la capacité redondante.
Gamme
Variantes de tension
Puissance documentée
Construction
Point à vérifier
APC / Schneider Electric Galaxy VS
208 / 480 V
10-75 kW (208 V); 20-150 kW (480 V)
Modulaire / évolutive
Tensions d’entrée et de sortie, modules installés et configuration des batteries.

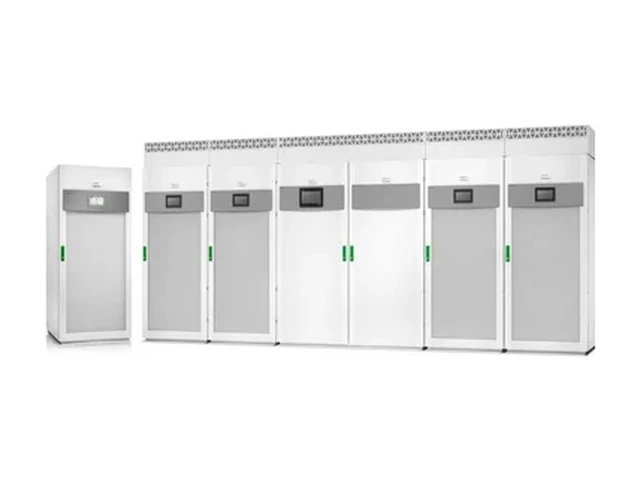

APC / Schneider Electric Galaxy VL
480 V
200-500 kW
Modulaire / évolutive
Puissance du châssis, modules présents, armoire de dérivation et batteries.
Eaton 93PM
480 V
50-250 kW
Modulaire / évolutive
Génération, châssis, modules, dérivation et armoire de batteries exacte.
Eaton 93E
208 / 220 V
20-60 kVA / 16-48 kW
Fixe / monolithique
Plaque signalétique, âge des batteries, historique d’entretien et remplacement.
Vertiv / Liebert Liebert EXM
208 / 480 V
10-200 kW (208 V); 50-250 kW (480 V)
Modulaire / évolutive
Variante de tension, capacité installée, dérivation d’entretien et distribution.

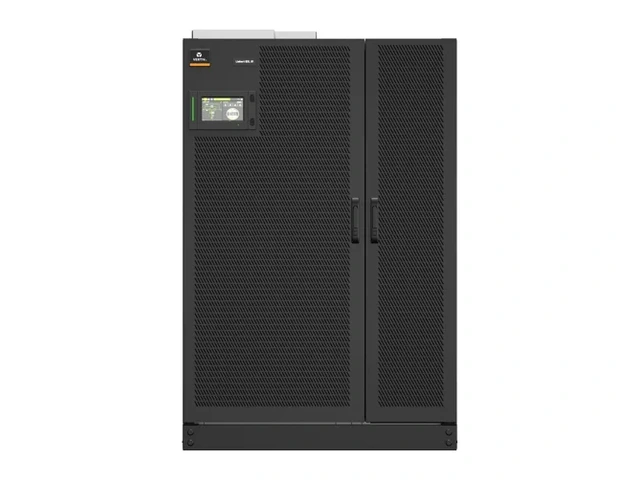

Vertiv / Liebert Liebert EXL S1
480 V
250-1200 kW
Fixe / monolithique
Puissance de l’unité, mise en parallèle, appareillage et stockage d’énergie.

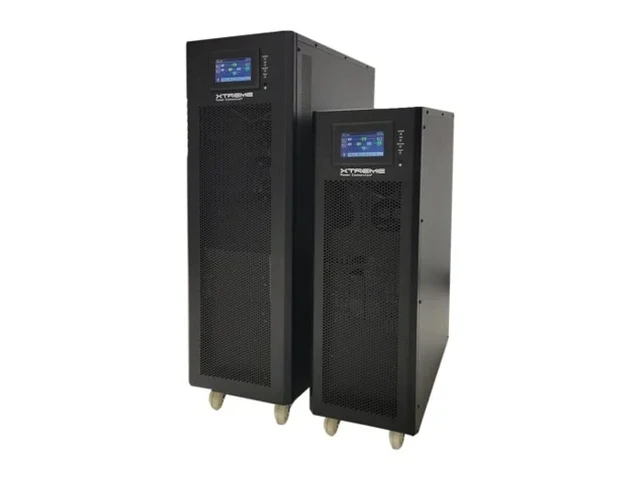

Xtreme Power Conversion (XPC) E91
208Y/120 V
10-20 kW
Fixe / monolithique
Modèle exact, batteries internes, armoires externes et accès à la dérivation.
Xtreme Power Conversion (XPC) M90U
208Y/120 V
15-60 kW
Modulaire / évolutive
Puissance et nombre de modules, charge protégée et modules de batteries.

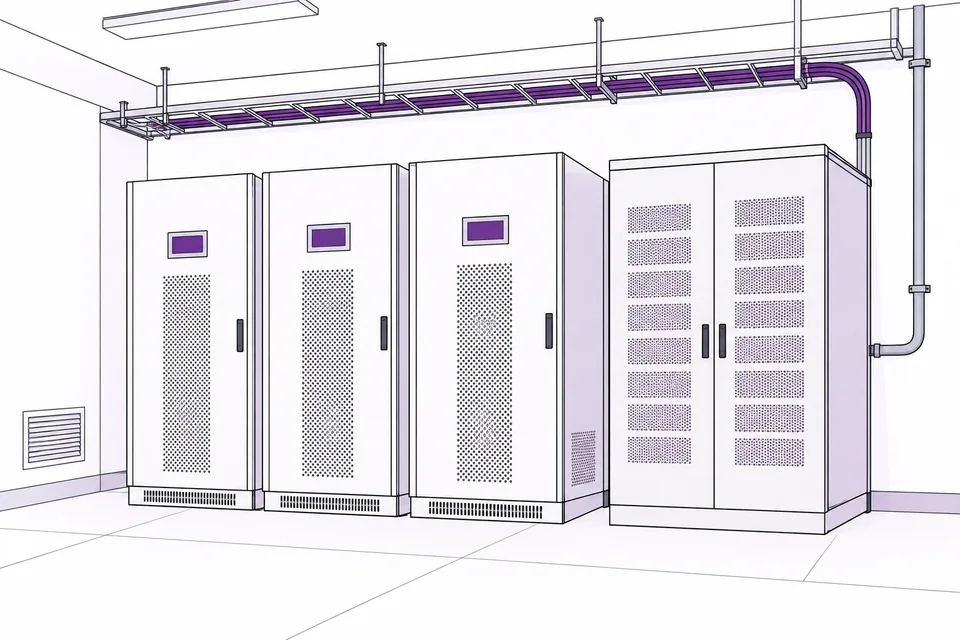

Préparer l’évaluation du site
Système existant : indiquez le modèle complet, le numéro de série, la tension de la plaque signalétique, la configuration des batteries et l’historique d’entretien.
Remplacement : précisez la charge mesurée, la croissance prévue, l’autonomie requise, les tensions d’entrée et de sortie, la dérivation et l’accès au local.
Fenêtre de service : identifiez la charge protégée, la période d’arrêt possible et la personne autorisée à approuver les manœuvres.
Puis-je demander un service pour un modèle absent de la liste?
Oui. Indiquez le modèle complet de la plaque signalétique dans le formulaire. La portée du service est évaluée selon la configuration installée.
Un modèle affiché est-il en stock?
La liste sert de référence d’équipement. L’approvisionnement, la variante régionale exacte, le délai et la portée du service sont confirmés pour chaque demande.
Le filtre choisit-il un onduleur pour ma charge?
Le filtre réduit la liste des gammes documentées. Le choix d’équipement exige une revue de la charge mesurée, de l’autonomie, de la redondance, de la dérivation et de l’installation électrique.
